COB04800480S0400F_C

4寸COB模块

主要特性

●  芯片：单芯双核芯片，高速显存
●  4寸，480*480分辨率，262K，IPS，宽视角
●  电容式触摸
●  支持多种控制协议
●  运行速度快，上电即显

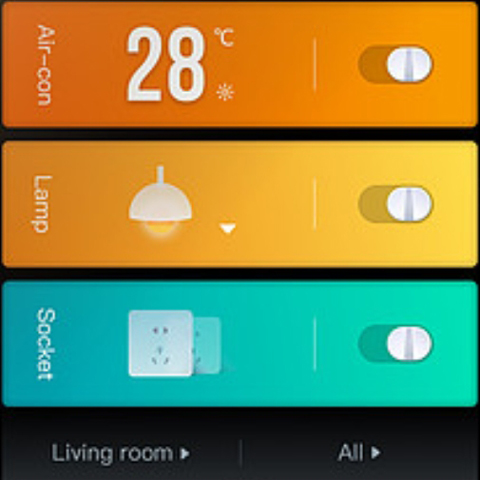

●  配合自研组态软件快速编辑UI交互界面

4寸COB模块采用单芯双核开发的串口模块屏，搭载TFT－LCD液晶屏，系统配置XingLnk系统，分辨率480*480，支持电容触摸。硬件接口8P PH2.0，两个TTL串口，两个GPIO，模块设计硬件上采用模块分区设计，再加上屏蔽罩设计，使板卡运行更加稳定可靠。 主板搭配HMI designer编程软件，快速实现UI编辑以及数据交互功 能，大大节省用户开发时间，提升效率，实现真正意上的“0”编程开发。 硬件加速，解压度高达200fps@1280*800，UI动画显示极其炫酷流畅；模块广泛用于家用电器、医疗设备、商用厨具、智能家居、美容仪器仪表等场景。

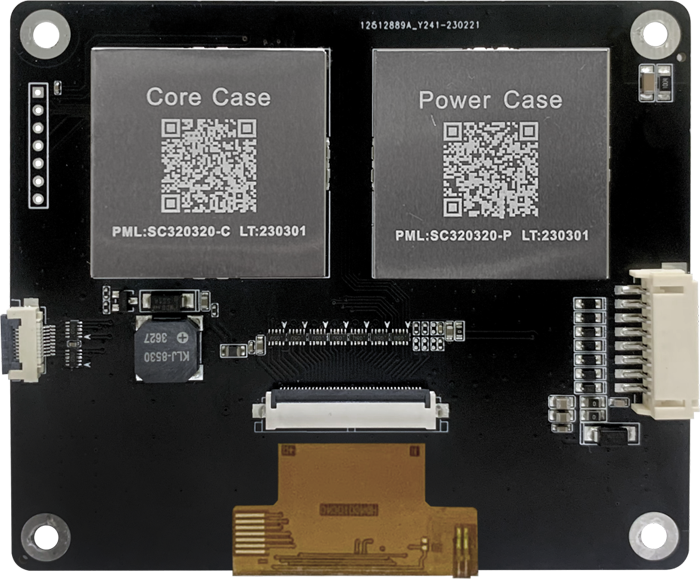

芯片
液晶屏接口
电容触摸屏接口
用户接口
FLASH
蜂鸣器
DOWNLOAD接口

单芯双核芯片
RGB接口
IIC接口
用于供电和串口通讯，PH2.0-8P座子，串口下载速率（典型值）14KByets
256M Bit Flash，存放字库、图片、音乐文件擦写次数＞100000次
3.3V，无源蜂鸣器，功率＜1W
当产品因意外无法正常运行时，可通过Download接口更新Xinglnk系统，使产品重新恢复正常

显示器类型
视角
分辨率
色彩
屏幕尺寸
可视区域
背光
背光寿命
背光亮度
背光调节

IPS TFT LCD
宽视角，典型值80°/80°/80°/80°/（L/R/U/D）
480*480
18位6R6G6B
74.8*79mm
71.9(W) X 71.9(H)
8*LED
>20000小时（以最高亮度连续工作，亮度减半时间）
300nit
100级亮度调节(当亮度调节至最高亮度的 1%~30%时，可能出现闪烁现象，不建议在此范围使用）

触摸屏类型
触摸屏结构
触摸方式
透光率
表面硬度
触控次数

电容式触摸面板
G+G结构，表面盖板为旭硝子钢化玻璃
单点触摸，支持连续滑动触摸
＞90%
6H
＞1000000次

额定功率
工作电压
工作电流

＞2W
6-28V.典型值12V
VCC=12V，I=150mA MAX,推荐使用12V@1A直流电源

工作温度
存储温度
工作湿度

-20°C~70°C
-30°C~80°C
t≤40°C，湿度范围10%~85%RH，t ≥40°C，湿度范围必须<10%~85%RH,  典型值，t=25°C,  湿度=60%RH

串口模式
串口电平

串口波特率
数据格式
接口排线
I O电平

UART1      UART2
测试条件
OUTPUT 1,I OUT=1mA
OUTPUT 0,I OUT=1mA
INPUT 1,I IN=1mA
INPUT 0,I IN=1mA
3150~3225600bps,典型值: 115200 bps
默认：8N1
8 PIN_2.0mm
测试条件
OUTPUT 0
OUTPUT 1

最小值
3.0
—
2.4
0

最小值

0

2.4

最大值
—
0.3
5.0
0.5

最大值

0.5

5.0

典型值
3.3
0
3.3
—

典型值

—

3.3

典型值
V
V
V
V

典型值

V

—

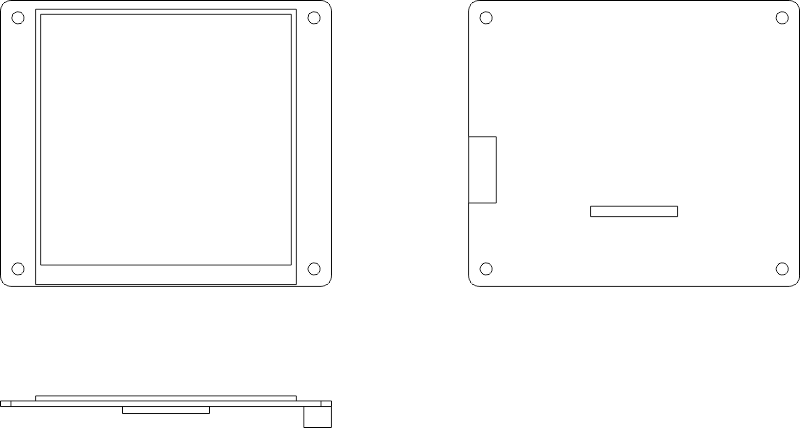

模块尺寸
安装尺寸

95X82X9.1mm
85x72mm
