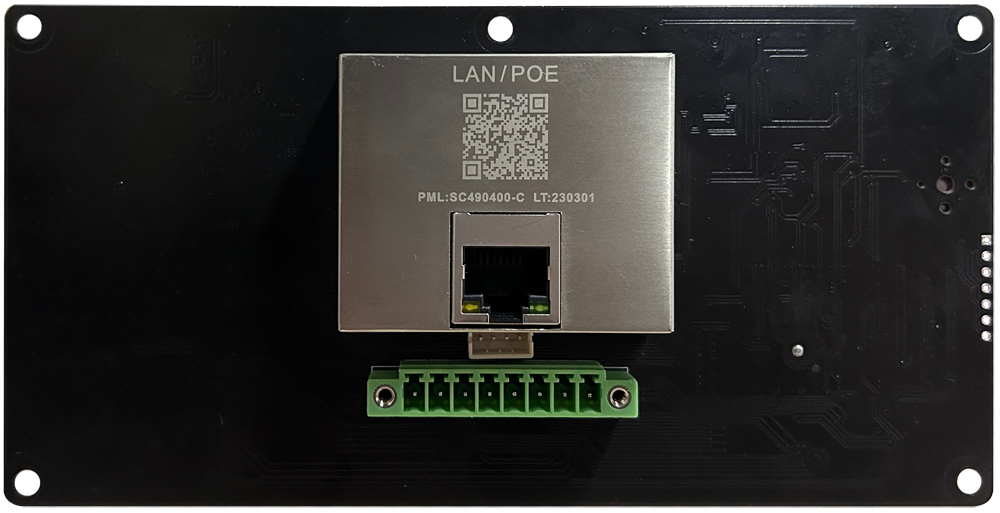

LAN070

单显有线主板

主要特性

●  单芯双核，最高主频350MHz
●  高速显存，2.4GB/S
●  2D硬件加速，解压速度达200fps@1280*800

●  400Hz触控打点速度

●  128Mbit FLASH




LAN070采用单芯双核XL1方案开发的单显有线主板，搭载RGB液晶显示接口，系统配置Xinglnk系统，内置2D硬件加速，解压速度高达200fps@1280*800，UI动画显示及其流畅，其次系统内置高速显存，2.4GB/S带宽，24bit，搭载双IC处理；板卡分辨率可达1024x600，硬件上采用模块分区设计，再加上屏蔽罩设计，使板卡运行更加稳定可靠。

主板搭配HMI Designer编程软件，快速实现UI编辑以及数据交互功能，大大节省用户开发时间，提升效率，实现真正意义上的“0”编程开发。

板卡广泛应用于家用电器、医疗设备、商用厨具、智能家居、仪器仪表等行业。

蜂鸣器

RGB液晶屏接口

以太网接口

电源接口

RS-232

RS-485

GPIO

RTC

外观尺寸

1路无源蜂鸣器，功率＜1W

1路 FPC0.5mm

1路支持10/100/1000M，支持标准POE供电

1路 凤凰座3.81mm宽电压5-24V

1路 凤凰座3.81mm

1路 凤凰座3.81mm

2路 凤凰座3.81mm

CR1220纽扣电池供电，精度±20ppm@25°C

158(长)X80(宽)X21.4(厚)mm
