WCS3000_R

RK 3399管理系统主板

主要特性

●  RK 3399，双核A72+四核A53，主频最高1.8G
●  Mali－T860 MP4 GPU
●  LPDDR3标配2G（4G批量可选）

●  EMMC标配8G（16G/32G批量可选）

●  RK 808支持待机，上电开机
●  系统：Linux-Debian9

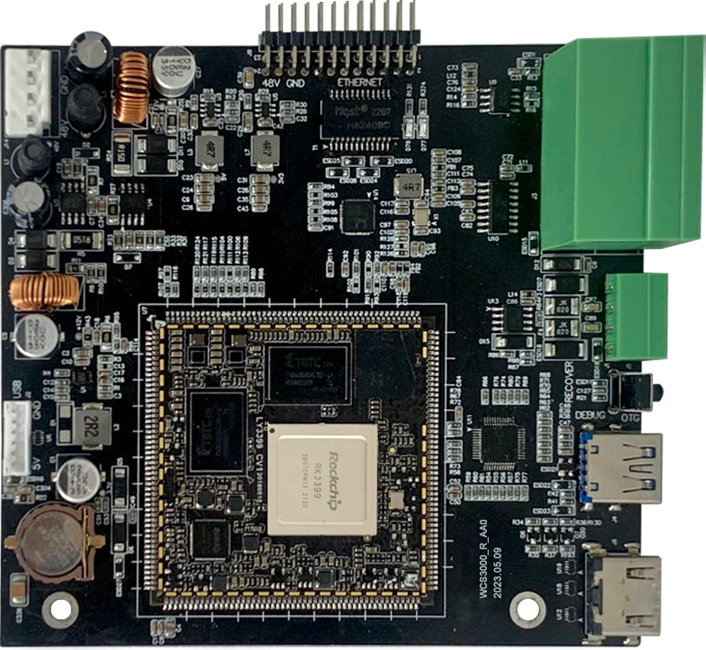

WCS3000_R采用瑞芯微RK3399方案开发的管理系统主板，搭载HDMI显示接口，USB以及RS-232等多个外设接口， 系统配置Linux-Debian9，紧凑型设计，DC直流供电，适合嵌入式多种设备。

RK3399是一款高性能ARM处理器，集成双核Cortex-A72处理 器和四核Mali-T860 Mp4 GPU的低功耗通用型Soc，拓展接口 丰富，能够实现1080p 60fps H.264和H.265视频硬解码，可用 于商显、工业控制等行业。 可根据客户需求开发定制产品，支持 OEM和ODM定制。

RK3399方案广泛应用于人脸识别设备，会议系统终端、电子名牌、 互动广告机、互动数字标牌、智能自助终端、智能零售终端、工控 主机、智能控制等行业。

USB2.0

显示接口

RS-485接口

以太网接口

烧录按键

扩展接口

DC直流电源

OTG接口

外观尺寸

2路2.0mm间距

HDMI

1路凤凰接口3.81mm

1路支持10/100/1000M

1路轻触按钮

2路RS-232、1路IR、1路RS-485、4路I/O

直流输入44-57V，推荐2A电流以上

1路OTG接口，用于刷机更新系统

125(长)X115(宽)X24.4(厚)mm
